Você instalou uma nova campainha com vídeo e ela não carrega, reclama de baixa voltagem ou faz barulho, mas não carrega. Há uma boa chance de o antigo transformador da sua casa ser o culpado. Aqui está o que você precisa saber (e o que fazer em relação ao problema).
Índice
O que é um transformador de campainha?
Todo mundo começa sua jornada DIY em algum lugar, e se você está pensando agora que sua campainha tem algo chamado transformador (e que talvez você precise trocá-lo), provavelmente você está em boa companhia – então não se preocupe isto.
Um transformador de campainha é um tipo de transformador elétrico denominado transformador abaixador. Ele reduz a corrente alternada (CA) de entrada de alta tensão (os 120 V CA encontrados em todos os lares norte-americanos) para uma tensão mais baixa (porque você não precisa de 120 V CA para acionar um sistema simples de campainha).
Embora alguns sistemas de campainha CC estejam disponíveis, eles são extremamente raros, pois a CA de baixa tensão é simplesmente mais adequada para a aplicação. É mais barato de implementar, pois não requer um retificador para limpar a energia CA para conversão CC — se você quiser um exemplo concreto de por que isso é importante, as luzes LED de Natal baratas piscam porque não têm um retificador .
O transformador da campainha fornece energia para a campainha e seu carrilhão mecânico ou elétrico, localizado em algum lugar da sua casa, normalmente na área do saguão, perto da porta da frente. Um único transformador pode alimentar mais de uma campainha e carrilhão (embora poucas casas tenham campainhas dianteiras e traseiras).
A saída do transformador da campainha varia de acordo com a idade da casa e onde você está no mundo, mas normalmente eles produzem entre 8-24V e 10-40VA, sendo o tipo de transformador mais comum nos EUA 16V 10VA. Isso significa que o transformador reduz a energia CA do sistema elétrico da casa para uma saída CA de 16 volts com uma “potência” de 10 volts-amperes.
É uma simplificação, mas os volt-amperes funcionam da mesma maneira que os watts na nomenclatura CA. Se quiser se aprofundar nas diferenças, você pode começar lendo sobre fatores de potência , mas dificilmente precisará de um diploma amador de engenharia elétrica para acompanhar aqui.
Assim como você pode ter uma fonte de alimentação de laptop de 120 V classificada para uma saída de 65 W e uma fonte de alimentação de PC de 120 V classificada para 800 W, diferentes dispositivos de baixa tensão podem ter a mesma tensão, mas diferentes volt-amperes.
Você pode encontrar, por exemplo, um transformador de campainha com saída 16V 10VA e outro com saída 16V 30VA. Ambos usam 16 V, mas cada um pode fornecer apenas até sua classificação VA de energia, assim como uma fonte de alimentação pode fornecer até seus watts nominais .
Por que atualizar seu transformador corrige problemas de campainha de vídeo?
As transferências de campainha são dispositivos muito simples e resistentes, e não é absurdo esperar que o transformador dure décadas ou mesmo, potencialmente, toda a vida útil da casa.
Se não fosse pelas campainhas de vídeo, a maioria das pessoas nunca pensaria no transformador da campainha, muito menos consideraria substituí-lo. Campainhas de vídeo, no entanto, mudam a equação.
Por que isso Importa? Ao atualizar para uma campainha de vídeo, você pode descobrir que o transformador da campainha forneceu energia suficiente para abastecer o botão antigo da campainha e o carrilhão – mas não fornece energia suficiente quando você introduz o consumo de energia adicional da campainha de vídeo.
Às vezes, até mesmo atualizar de uma campainha com vídeo para outra pode revelar o problema. Troquei a campainha original da minha casa por um Nest Hello anos atrás e não tive problemas. Mas quando substituí o Nest Hello pela campainha Ubiquiti G4 Pro, que consome mais energia, de repente tive um problema – a campainha reiniciava toda vez que você tocava porque a tensão caía muito quando o carrilhão mecânico era ativado.

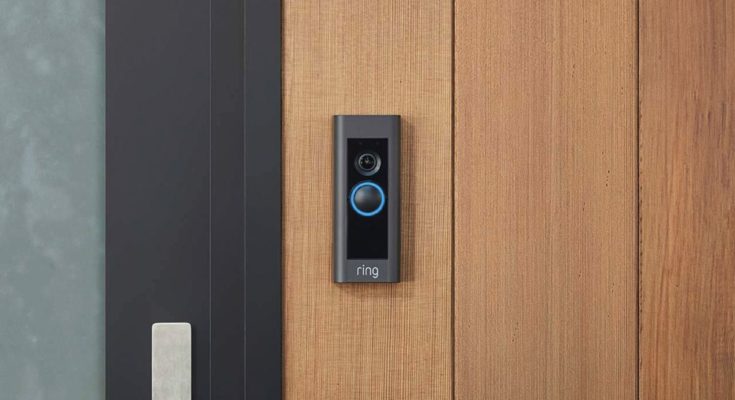

Ring Video Campainha Pro 2
Esta campainha com vídeo HD detecta quem está à sua porta e notifica você, além de ter Alexa Greetings integrado.
Você pode se encontrar na mesma situação se atualizar, digamos, a campainha Ring com fio normal ou o Ring Pro para o Ring Pro 2 mais recente . Os modelos Ring mais antigos exigiam apenas 16V 10VA, mas os modelos mais novos exigem 16V 30A.
Dependendo da combinação de sinos e hardware de campainha de vídeo que você possui (ou se quiser substituir as campainhas dianteira e traseira por campainhas de vídeo), você provavelmente precisará de um transformador maior. Não importa se você está instalando uma campainha Nest, uma campainha Ring ou até mesmo uma solução de campainha com vídeo mais DIY, como as da Amcrest ou empresas semelhantes.
Aqui estão alguns problemas comuns que indicam que seu transformador está com pouca potência. Esses exemplos presumem que você testou a fiação com um multímetro e confirmou que não há fio morto ou curto no sistema.
- Quando conectada à fiação da campainha, a campainha com vídeo não consegue manter a carga.
- A campainha com vídeo responde quando você pressiona o botão, mas o sinal sonoro não.
- Nem a campainha com vídeo nem a campainha respondem quando você pressiona o botão.
- A campainha com vídeo congela ou reinicia quando você pressiona o botão.
Todos esses problemas, exceto algum outro problema óbvio, como um roedor que mastigou a fiação da campainha, indicam que o transformador da campainha não está fornecendo energia suficiente ao sistema.
Como você atualiza seu transformador de campainha?
Embora trocar um transformador de campainha seja um procedimento bastante trivial para um DIYer experiente, assim como substituir um interruptor de luz danificado, ainda exige que você interaja com a voltagem da parede de sua casa. Se feito de forma descuidada e sem as devidas precauções de segurança, pode matá-lo, e um trabalho incorreto de fiação pode causar um incêndio.
Se você não tiver experiência e ferramentas para substituir com segurança um dispositivo com fio de 120 V, contrate um eletricista qualificado. Morte e danos materiais podem resultar do manuseio ou instalação inadequada de um transformador de campainha.
Dito isso, se você se sentir confiante em substituir interruptores de luz, tomadas elétricas ou conectar uma luminária de teto em sua casa, substituir um transformador de campainha é muito fácil.
Identifique seus requisitos atuais de hardware e campainha de vídeo
Primeiro, você tem uma pequena investigação a fazer. Localize o transformador da campainha. Se a sua casa for relativamente nova, há uma boa chance de o transformador da campainha estar conectado diretamente (ou muito próximo) ao painel de serviço elétrico.
Outros locais comuns, além de anexados à caixa de junção, incluem um armário próximo à porta da frente, na sala de utilidades/HVAC (em casas mais antigas, muitas vezes eram conectados ao mesmo tempo que o forno), em escadas no porão ou em espaços de armazenamento sob a escada perto da frente da casa ou perto do painel de controle de segurança da sua casa, se a casa tiver sido conectada a um sistema de segurança durante o processo de construção.
Se você tem uma casa antiga, é um jogo de dados. Minha casa tem quase um século e o transformador da campainha foi conectado a uma velha caixa de junção presa entre duas vigas do teto no porão, perto da parede compartilhada com a varanda da frente. Trabalhar com a cabeça, as mãos, a ferramenta e a luz de trabalho em um espaço do tamanho de uma caixa de pão, tudo isso sentado em uma escada, é um ótimo momento, deixe-me dizer.
Ao localizá-lo, verifique o rótulo. Normalmente, a tensão e a classificação VA do transformador estão gravadas diretamente no metal.
A maioria dos transformadores de campainha possui dois pontos de contato. Alguns possuem três em uma configuração variável que permite selecionar dois dos três contatos para tensões diferentes, como 8V 10VA, 16V 10VA ou 24V 20A. Mesmo se você tiver um desses modelos de variáveis, poderá descobrir que nenhuma das opções de variáveis atende às suas necessidades e ainda precisará fazer upgrade.
Além de localizar o transformador da campainha, vá até a montagem da campainha e procure uma etiqueta. Provavelmente, você precisará remover a tampa do carrilhão para encontrar o número do modelo, diagrama de fiação ou informações adicionais. O que procuramos é a voltagem recomendada.
Minha casa tem um carrilhão mecânico de tubo de latão muito antiquado. O carrilhão é classificado para 16V. Usar mais de 16 V, como substituir o transformador de 16 V por um transformador de 24 V, fará com que os pistões do carrilhão batam nos sinos com mais força do que o normal, gerarão um zumbido e poderão até queimar o carrilhão. Considerando que um sofisticado conjunto de carrilhão mecânico com tubo de latão pode custar US $ 500 hoje em dia, eu realmente não gostaria de queimar o meu.
Então no meu caso, eu tinha um transformador 16V 10VA. Em vez de atualizar a tensão (ou se preocupar com a adição de resistores ou complexidade adicional de fiação), a coisa mais sensata a fazer é atualizar a saída VA. Felizmente, os transformadores de campainha de 16V 30VA são abundantes e baratos.
Troque o transformador da campainha
Depois de identificar seus requisitos (e para a grande maioria das pessoas, um transformador de campainha 16V 30VA será a atualização de que precisam), é apenas uma questão de substituir o transformador.
Se você souber em qual circuito o transformador da campainha está ligado, poderá desligá-lo no painel de serviço elétrico. No meu caso, o transformador compartilha o mesmo circuito que as luzes do teto do porão, então foi trivial ligar o disjuntor e começar a trabalhar.
Transformador de campainha Maxdot 16V 30VA
Para a maioria das pessoas, um transformador de campainha de 16 V 30 VA é a escolha certa para atualizar um transformador de campainha antigo para suportar as crescentes demandas de energia das campainhas de vídeo modernas.
Se você não sabe em qual circuito seu transformador está e/ou o transformador está conectado diretamente na lateral do painel de serviço elétrico, você deve desligar a energia de toda a casa ligando o disjuntor principal.
Depois de fazer isso, é um simples trabalho de troca. Certifique-se de usar um pedaço de fita adesiva para rotular os fios de baixa tensão que vão para o transformador. Quais fios eles são (como em “botão de campainha” ou “carrilhão”) não são importantes, mas onde eles estão é.
Um transformador de campainha possui dois pontos de contato de baixa tensão. É crucial que todos os fios aparafusados em cada ponto de contato acabem nos mesmos pontos de contato do novo transformador. Portanto, rotule o fio (ou fios) que termina em cada contato antes de desparafusá-los com uma etiqueta simples como “Contato 1” e “Contato 2” para que não se misturem. Se você tiver apenas dois fios e puder pular a rotulagem de qualquer coisa, já que os transformadores de campainha não têm orientação negativa e positiva – contanto que você coloque um fio em cada contato, você ficará bem. Tudo o que importa é que os dois feixes de fios permaneçam separados da mesma forma que foram originalmente separados para garantir que o circuito mantenha o mesmo “loop” que tinha antes.
Em seguida, basta desconectar o transformador antigo e reconectar os fios quente, neutro e terra como deveriam corresponder ao novo transformador. Em seguida, conecte os fios da campainha aos terminais.
Finalmente, se você quiser jogar com mais segurança antes de ligar o sistema novamente, remova a campainha com vídeo da parede externa de sua casa e desconecte os fios. Separe os fios e energize o sistema ligando o disjuntor ou o disjuntor de toda a casa. Você pode então testar os fios com um multímetro para confirmar se a leitura de tensão está correta (se você tiver um multímetro em mãos) ou, para um teste mais simples, conectar as duas linhas de baixa tensão no local da campainha com uma ponta de chave de fenda ou outra ferramenta condutora. com uma alça não condutora e confirme o toque da campainha.
Isso pode parecer excessivamente cauteloso, mas prefiro não conectar um transformador novo e não testado a uma campainha com vídeo cara sem primeiro testá-lo. Multímetros são baratos, mas campainhas de vídeo não.
E isso é tudo! Se você se sentir confortável em conectar uma tomada, conectar um novo transformador não é grande coisa. Não tenha pressa, verifique novamente sua fiação e, se achar que está perdendo a cabeça, chame um profissional para garantir que tudo esteja seguro e adequado.
