Os projetos de bricolage podem ser divertidos e gratificantes, ou podem ser pesadelos completos. Ter as ferramentas certas para o trabalho ajuda a garantir que um projeto não se transforme em um momento terrível. Aqui estão algumas ferramentas que você provavelmente precisará para executar seus próprios cabos Ethernet.
Índice
Um pouco sobre segurança
O cabeamento Ethernet – geralmente CAT 5e, CAT 6 ou CAT 6a em abril de 2022 – não é de alta tensão e também não deve ser conectado a nada que possa gerar muita corrente. Isso significa que não é realmente perigoso por si só, se usado como pretendido.
Dito isto, existem algumas precauções que você deve sempre tomar ao trabalhar em torno das linhas de energia CA em sua casa ou fazer furos nos componentes estruturais de sua casa, inclusive quando estiver instalando cabos Ethernet.
Eletricidade
Sempre desligue a energia na caixa do disjuntor. Se você estiver executando uma linha Ethernet através da parede da sala A para a B, certifique-se de que os disjuntores de ambas as salas estejam desligados.
Para ter certeza, pegue uma lâmpada e verifique se a energia das salas está realmente desligada, conectando-a nas tomadas da sala.
Vire também as luzes da sala para a posição “On” e certifique-se de que nenhuma delas funcione. Luzes, ventiladores e outras coisas desse tipo geralmente são executadas em linhas elétricas separadas das tomadas nas paredes.
Furos de Perfuração
Todos os cabos Ethernet devem ser colocados o mais longe possível das linhas de alimentação CA em sua casa. O National Electric Code (NEC) exige que os cabos Ethernet não blindados estejam a pelo menos 8 polegadas de distância de qualquer fiação CA. Siga esta regra mesmo para cabos blindados – não causará nenhum dano.
A eletricidade CA produz um campo magnético que pode interferir nos sinais que passam pelo cabo Ethernet ou até mesmo induzir voltagens prejudiciais no cabo Ethernet.
Certifique-se de fazer o buraco no seu pino (ou outro membro da estrutura) apenas tão grande quanto necessário para acomodar os fios que você está executando. Não faça um furo maior com um diâmetro maior que 40% da largura do membro de estrutura. Se você precisar rotear vários fios, faça vários furos separados verticalmente por pelo menos alguns centímetros. Tente colocar o buraco no meio do pino – se você colocá-lo muito perto de uma borda, um parafuso ou prego pode perfurar facilmente o cabo Ethernet.
E, como sempre, use proteção para os olhos .
Anatomia do Cabo Ethernet
Todos os cabos Ethernet são compostos por 8 fios (quatro pares) codificados por cores. São eles: laranja e branco/laranja, azul e branco/azul, marrom e branco/marrom e verde e branco/verde.
Cada par colorido é entrelaçado para ajudar a reduzir o ruído e a interferência, o que ajuda a garantir que você obtenha o máximo desempenho possível. Alguns cabos Ethernet incluem uma blindagem especial que fica entre o revestimento de plástico, geralmente chamado de jaqueta, e os pares trançados internos para reduzir ainda mais a interferência.
Uma broca e os bits certos
O cabeamento Ethernet pode ser instalado em conduítes, canaletas ou diretamente através dos pinos nas paredes. Uma ferramenta que você definitivamente precisará – independentemente de como você a instale – é uma boa furadeira. Você pode obter qualquer furadeira (não uma Impact Driver!) que desejar, mas não há como errar com DeWalt ou Milwaukee. Suas ferramentas topo de linha têm um preço premium – mas, como acontece com a maioria das ferramentas de ponta, elas duram muito tempo se você cuidar delas.
Através dos cravos
Você precisará de uma broca com uma quantidade razoável de potência (literalmente) se quiser perfurar facilmente um monte de pinos. A flexibilidade de uma furadeira sem fio também é ótima nessa situação – ter que lidar com um fio pode ser irritante.
Você precisará dos bits de direitos também. Brocas de brocas e brocas de pá (pá) são escolhas populares para isso, mas algumas pessoas também usam serras copo. Brocas de pá serão menos caras, mas tendem a produzir furos mais confusos e são um pouco mais difíceis de manter em linha reta. As brocas de trado ficarão retas com mais facilidade e quase sempre produzem furos mais organizados.
Nota: Se você for comprar brocas, certifique-se de obter o tipo projetado para madeira, não para solo. Eles têm o mesmo nome, mas são completamente diferentes.
Todo o resto
Se você estiver instalando uma pista, conduíte ou qualquer outra coisa, provavelmente precisará de alguns phillips e bits de cabeça chata diferentes. Você realmente não precisa de nada de especial, no entanto. Este conjunto de Dewalt funcionará. Qualquer conjunto que você possa comprar em sua loja de ferragens local também funcionará bem.
Cortadores de fio
Você precisa ser capaz de cortar seus cabos Ethernet no comprimento correto. A maioria das ferramentas de crimpagem terá um par de cortadores que passarão por cabos Ethernet sem problemas. No entanto, um par de cortadores de fio dedicados vale a pena se você for assumir outros projetos de melhoria da casa no futuro.
Há vários alicates de corte de alta qualidade disponíveis, mas os J2000-48 s da Klein Tools são ótimos para tarefas de corte de uso geral. Eles passarão por qualquer tipo de fio que você precise cortar em seu projeto de bricolage médio.
Uma ferramenta de perfuração

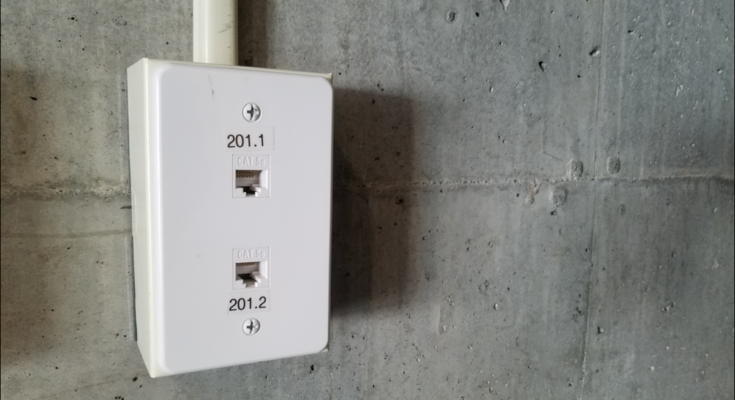

A maioria dos painéis de parede Ethernet terá vários soquetes ou tomadas. Cada soquete é conectado ao cabo Ethernet que passa na parede, empurrando cada fio colorido em uma pequena ranhura com pequenas lâminas de metal dentro. As lâminas de metal cortam o isolamento ao redor do fio e a lâmina é “perfurada” em contato direto com o condutor no fio. A própria lâmina está conectada aos pinos do conector Ethernet. Então, quando você conecta um cabo Ethernet – como do seu computador ou TV – na tomada, o sinal viaja do pino na tomada para o blade e, em seguida, para o cabo Ethernet na parede.
Você realmente não precisa comprar uma ferramenta de perfuração especial se estiver fazendo apenas um ou dois soquetes. A maioria dos kits que você compra em sua loja de ferragens local incluirá uma ferramenta de perfuração de plástico que fará o trabalho. Você pode até usar os dedos ou uma pequena chave de fenda se tiver mãos firmes e for cuidadoso.
É uma história diferente se você planeja fazer um monte deles. Fazer uma dúzia de soquetes significa perfurar e aparar cerca de 100 pequenos fios – já é um trabalho tedioso, e fazê-lo sem a ferramenta certa torna tudo muito pior. Uma boa ferramenta de perfuração empurrará facilmente o fio no lugar e aparará o excesso de fio da ponta, para que você não precise fazer isso com uma navalha ou faca.
A Klein fabrica uma chave de fenda, a VCV001-081 , que pode receber vários bits, incluindo uma ferramenta de perfuração. Ele também possui anexos Phillips e de cabeça chata que correspondem aos tamanhos padrão de parafusos que você encontrará em caixas e placas elétricas domésticas.
Uma ferramenta de crimpagem
Se você estiver colocando cabeamento Ethernet em sua casa, precisará ter um roteador em algum lugar e talvez queira conectar os cabos Ethernet diretamente no roteador, em vez de terminar sua execução em um painel e depois passar cabos de conexão entre a parede painel e seu roteador.
Os plugues RJ45 (o plugue com o qual você está familiarizado nos cabos Ethernet) vêm em duas variantes básicas: pass-through e non-pass-through, e qual você usa determina que tipo de ferramenta de crimpagem você precisa.
Quando você conecta um conector RJ45 normal ao cabo CAT, você precisa aparar a capa para trás para expor a quantidade certa de fio de comprimento para que os pares trançados possam se encaixar totalmente no conector, enquanto retém o suficiente da capa para que o conector possa prender na jaqueta quando amassado. É bastante fácil errar, e fazer com que os pares trançados entrem no conector uniformemente requer alguma prática para fazer de maneira confiável.
Os conectores de passagem tornam tudo um pouco mais fácil nesse processo. Você não precisa se preocupar em cortar a jaqueta exatamente no comprimento certo e não precisa se preocupar em garantir que seus fios fiquem perfeitamente retos – desde que eles passem pela extremidade do plugue, você pode puxá-los suavemente para que fiquem todos iguais.
Existem ferramentas de crimpagem projetadas especificamente para trabalhar com conectores de passagem. A principal diferença entre um crimpador de passagem e um crimpador normal é a adição de uma lâmina para cortar o excesso de fio da extremidade do RJ45.
Você pode usar uma ferramenta de crimpagem comum com um plugue RJ45 de passagem, mas precisará cortar o fio extra. Você pode fazer isso com uma navalha ou um par de cortadores muito finos. Por outro lado, todas as ferramentas de crimpagem de passagem são totalmente compatíveis com conectores RJ45 sem passagem.
O VDV226-011 é uma ferramenta de crimpagem regular da Klein que funciona de forma confiável. Se você quiser usar conectores de passagem, a Klein fabrica o VDV226-110 .
Chaves de fenda
Você precisará de um conjunto de chaves de fenda, caso ainda não tenha. As placas frontais do painel Ethernet geralmente são fixadas com um pequeno parafuso de cabeça chata, e algumas das caixas (as coisas que se prendem dentro da parede) usam parafusos para prender no lugar.
Se você deseja comprar algo top de linha, Wera e Wiha são consistentemente classificados entre os melhores que você pode comprar. A boa notícia é que – contanto que você cuide deles – eles provavelmente durarão pelo resto de sua vida. A desvantagem é que eles comandam um preço premium.
Essas opções podem ser um exagero se você não planeja muitos projetos de bricolage no futuro. Realisticamente, qualquer conjunto de chaves de fenda de sua loja de ferragens local funcionará bem para este projeto.
Existem chaves de fenda que têm bits intercambiáveis. Alguns deles, como o que recomendamos da Klein , até têm a ferramenta de perfuração Ethernet incorporada. Se você não tiver outro uso para chaves de fenda além de instalar painéis Ethernet, basta obter a ferramenta tudo-em-um.
Uma navalha
Uma navalha pode parecer uma adição estranha a esta lista, mas pode ser útil. A maioria das ferramentas de crimpagem também inclui uma ferramenta de decapagem especial para remover a capa do cabo Ethernet e expor os pares trançados. Infelizmente, eles geralmente não funcionam muito bem – é extremamente fácil cortar muito fundo e cortar o par trançado por baixo.
Uma navalha , no entanto, é muito mais fácil de controlar cuidadosamente. Você pode cortar suavemente parte do caminho através da capa do cabo Ethernet e, em seguida, retirá-lo. Você também pode cortar o fio no comprimento exato que desejar, o que pode facilitar sua inserção em um conector RJ45 ou nos slots de uma tomada de parede.
Varas de pesca, fita de pesca e puxando o cabo Ethernet
Infelizmente, é difícil dizer especificamente quais ferramentas serão necessárias para realmente colocar o fio no lugar. Se você está trabalhando com um quarto destruído ou uma casa completamente destruída, então você pode não precisar de nada – você provavelmente pode apenas usar suas mãos, embora uma vara de pescar (às vezes chamada de vara de puxar ou empurrar) seja extremamente útil se você está indo entre os andares.
Varas de pescar
Se você estiver trabalhando com paredes completamente acabadas que são preenchidas com isolamento e não estiver executando ethernet através de conduítes, você definitivamente precisará de uma vara de pescar. Uma vara de pescar é um pedaço estreito de fibra de vidro (ou outro material não condutor e flexível) que você pode usar para forçar o cabo Ethernet para cima ou para baixo em uma parede ou no teto, mesmo se estiver empurrando o isolamento. As varas de pesca vêm em diferentes comprimentos e você também pode obtê-las com diferentes níveis de flexibilidade.
Se você não tem ideia de que tipo você precisa, esta vara de pesca de 25 pés de flexibilidade média fabricada pela Klein é uma boa opção geral.
Dica: Algumas varas de pesca brilham no escuro. Parece um pouco bobo, mas poder vê-lo enquanto você está olhando para um pequeno buraco na parede pode ser extremamente útil. Se você não conseguir a haste que recomendamos, você ainda deve tentar obter uma que brilhe.
Fita de pesca
A fita de pesca é útil se você precisar mover o cabo Ethernet através do conduíte ou canal existente, grandes espaços vazios (linha em um sótão, acima do isolamento ou em uma parede interna) ou mesmo através de isolamento solto. Você provavelmente terá mais problemas para forçá-lo através do isolamento do que uma vara de pescar, mas a fita de pesca também é muito mais flexível. Por exemplo, a fita de pesca provavelmente será mais fácil de usar do que uma vara de pescar se você tiver que colocar arame em uma esquina.
Esta ferramenta de pesca de 25 pés da Klein é ótima para a maioria dos projetos domésticos, e a ponta cônica faz uma diferença notável ao usar a ferramenta – ela prende significativamente menos.
Puxar Linha
Se você puder substituir o cabo Ethernet que está instalando ou adicionar outra linha entre os mesmos locais, é absolutamente necessário deixar a linha de puxar no lugar. Você vai economizar muito tempo depois.
Uma linha de puxar é exatamente o que parece – você a usa para puxar cabos Ethernet novos ou adicionais onde você já passou um cabo. Conecte a linha de puxar ao primeiro cabo Ethernet que você passar e, em seguida, amarre-o na caixa, fora do caminho. Se você tiver espaço, você pode fazer a linha duas vezes mais longa do que o cabo; dessa forma, quando você precisar mover uma nova linha, basta puxar a linha de puxar para frente e para trás sem ter que se preocupar em perder uma ponta em uma parede!
Qualquer barbante serve, mas o ideal é usar algo que não molde, apodreça, prenda ou rasgue facilmente. Você pode usar uma linha de pesca pesada em uma pitada, mas há muitos produtos especiais disponíveis de fabricantes como Klein ou Southwire .
Itens variados
Tag
Você deve rotular todos os cabos Ethernet ou pelo menos rotulá-los por painel ou sala. Não é estritamente necessário, mas economizará tempo se você precisar solucionar problemas. Algo básico como essas etiquetas adesivas coloridas funcionaria bem.
Gerenciamento de cabos
A maioria das aplicações residenciais não envolve cabos suficientes para garantir um pente de cabos, mas ainda é bom tentar ser organizado. Se nada mais, manter os cabos amarrados enquanto os empurra ou puxa através dos orifícios dos pinos impedirá que você enlouqueça. Você pode prender os cabos da maneira que quiser, mas há três opções populares: fita de cadarço , braçadeiras com zíper e tiras de velcro .
Realmente não importa qual você usa, tudo se resume à preferência pessoal. As braçadeiras com zíper são as mais fáceis de usar, mas são propensas a prender quando você as puxa pelos furos. A fita de cadarço é a mais difícil de usar, mas puxará mais facilmente. O velcro é extremamente fácil de colocar e tirar se você precisar ajustar algo mais tarde, mas tende a ficar preso se você estiver puxando um pacote inteiro de cabo.
