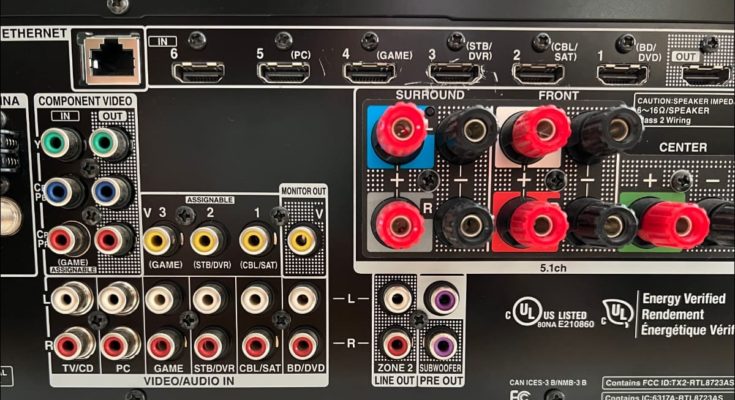

Um sistema de home theater pode trazer uma experiência cinematográfica para sua casa, mas o painel traseiro da TV pode ser assustador. Com tantas conexões e tipos de cabos, como você sabe o que conectar onde? É mais simples do que parece.
Índice
O que você está conectando?
Um sistema de home theater moderno pode ser uma das poucas coisas. As barras de som são unidades únicas que podem ter um subwoofer externo e alto-falantes satélites. Eles são mais fáceis de configurar e geralmente acessíveis, mas não terão o mesmo desempenho de um sistema de home theater mais tradicional.
Um sistema completo inclui um receptor ou amplificador A/V e dois ou mais alto-falantes, além de um subwoofer. Esse número pode crescer significativamente dependendo de quantos canais de áudio você precisa para seu home theater. No lado maior, você pode ter um alto-falante de canal central, dois alto-falantes estéreo, dois alto-falantes surround, dois alto-falantes surround traseiros e um par de subwoofers.
Falaremos sobre as conexões entre todos os itens acima, além de sua TV, DVD ou Blu-ray player, consoles de jogos e caixas de streaming.
HDMI: a conexão tudo-em-um
Acredite ou não, configurar um sistema de home theater costumava ser muito mais difícil do que é hoje em dia. Podemos agradecer à humilde conexão HDMI por simplificar grande parte da configuração de um sistema de home theater típico.
HDMI significa High-Definition Multimedia Interface e rapidamente se tornou o padrão para conectar a maioria dos componentes de home theater. Ao contrário de muitos cabos que veremos neste artigo, o HDMI pode transportar vídeo, áudio e dados adicionais, tudo em um único cabo.
Isso simplifica a conexão de dispositivos como players de Blu-ray . Onde antes você precisava de um cabo de vídeo e um par de cabos de áudio, agora você só precisa de um cabo HDMI para conectar o Blu-ray player à sua TV. O HDMI também pode tornar as conexões mais complexas muito mais fáceis do que seriam de outra forma.
HDMI tem um recurso especial conhecido como Audio Return Channel (ARC). Isso permite que uma conexão da sua TV também envie áudio de volta para o dispositivo na outra extremidade dessa conexão. Na maioria das vezes, isso é usado para conectar um receptor A/V ou barra de som.
Conecte todo o resto à sua TV, conecte seu receptor à porta HDMI ARC (geralmente a conexão HDMI 1) e o áudio será reproduzido automaticamente pelo receptor. Então, quando você precisar usar o menu em seu receptor, mude para essa entrada HDMI.
A única coisa que torna os cabos HDMI um pouco complexos são as versões diferentes, com novas versões adicionadas com bastante regularidade . Um console de jogos pode exigir HDMI 2.0a para que todos os recursos de vídeo funcionem. Se você tiver apenas um cabo HDMI 1.4, ele não terá largura de banda para tudo, então alguns recursos não funcionarão.
Felizmente, há uma solução fácil para isso: certifique-se de que, sempre que comprar um cabo HDMI , obtenha a versão mais recente disponível. Esses cabos são compatíveis com versões anteriores, portanto, você não precisa se preocupar em ter um cabo novo demais para funcionar com seus componentes mais antigos.
Conexões de vídeo
Atualmente, o HDMI assumiu principalmente as funções de conexões de vídeo, por isso é raro você precisar de outra conexão para conectar sua caixa de streaming à sua TV, por exemplo. Ainda assim, se você estiver conectando um componente mais antigo ou usando uma TV mais antiga, ainda encontrará esses tipos de conexões.
Muitos, mas não todos, os cabos usam um conector RCA padrão na extremidade. Este é um único pino no meio, com um copo de metal circular do lado de fora.
Componente
Se você deseja conectar um sinal de vídeo de alta definição sem usar um cabo HDMI, o componente é sua melhor aposta. Este cabo tem três conectores RCA, nas cores vermelho, verde e azul. Estes dividem o sinal de vídeo em luminância (rotulado Y) e dois canais de cor (rotulado Pb, Pr ou Cb, Cr).
Este cabo é cada vez mais incomum, mas você pode precisar dele se quiser conectar um player mais antigo capaz de alta definição, como um console de jogos ou Blu-ray player, à sua TV.
Composto
Embora o nome seja fácil de confundir com componente, composto é muito mais simples. Isso combina todo o sinal de vídeo em um cabo com uma conexão RCA amarela.
Embora essa tenha sido a maneira mais comum de conectar vídeo, ela não é usada na maioria dos componentes de home theater mais recentes. Se você estiver usando vídeo composto, é provável que conecte um antigo DVD player , videocassete ou console de jogos.
S-Vídeo
O S-Video era uma opção superior ao vídeo composto até ser eclipsado pelo componente e, mais tarde, pelo HDMI. Este cabo separa o sinal de vídeo em sinais de luminância (preto e branco) e croma (cor) em quatro pinos. Por conveniência, todos eles são embalados em um único conector multi-pinos.
O S-Video tem sido historicamente usado em alguns players de VHS e DVD, mas o caso de uso mais comum para ele hoje em dia é conectar consoles de jogos mais antigos com qualidade de vídeo superior ao composto.
Conexões de áudio
Semelhante ao vídeo, o HDMI assumiu principalmente as conexões de áudio típicas, combinando-as com o vídeo. O HDMI ARC torna a conexão de receptores A/V, barras de som e amplificadores por meio de uma única conexão muito mais fácil do que costumava ser. Ainda assim, às vezes você precisará usar uma conexão de áudio analógica ou digital especial.
Tal como acontece com o vídeo, muitos desses cabos usam conectores de estilo RCA padrão.
Digital
Existem algumas conexões de áudio digital para uso em home theater, mas você encontrará principalmente duas: óptica e coaxial. As conexões ópticas usam cabos de fibra óptica com conectores distintos em cada extremidade.
Uma conexão de áudio digital coaxial usa um cabo RCA padrão com um conector laranja no conector de entrada, mas o sinal é puramente digital. Eles costumavam ser mais comuns do que os conectores de fibra óptica, mas agora são igualmente populares.
Analógico
Para uso de home theater , as conexões de áudio analógico usam um par de conectores RCA, nas cores branca e vermelha. O conector branco transporta o sinal esquerdo (ou mono), enquanto o conector vermelho transporta o sinal direito.
Embora o HDMI tenha assumido o áudio analógico na maioria dos casos, você ainda verá cabos de áudio RCA analógicos com bastante frequência. Se você estiver configurando um CD player ou um player de áudio de alta resolução, eles geralmente se conectam via RCA.
O outro tipo de conexão de áudio analógico comum é um fone de ouvido . Eles aceitam conectores de 1/4 de polegada ou, mais tipicamente, de 3,5 mm e permitem que você conecte seus fones de ouvido para audição privada.
Conexões do alto-falante
Ao contrário da natureza relativamente complexa dos cabos de áudio e vídeo, os cabos que você usa para conectar os alto-falantes são simples. Para cada alto-falante, você conecta um cabo que possui duas conexões: um fio preto e um fio vermelho.
O fio preto é o fio terra ou negativo e o fio vermelho é o fio positivo, mas você nem precisa saber disso. Basta conectar as respectivas extremidades preta e vermelha aos conectores de cores semelhantes em seu receptor ou amplificador A/V e, em seguida, conectá-los aos mesmos conectores em seus alto-falantes.
Os fios dos alto-falantes podem se conectar de algumas maneiras, mas normalmente é um fio desencapado na extremidade ou um plugue banana. Um plugue de banana se assemelha à fruta que recebeu o nome e se conecta a um conector circular em um alto-falante. Esses conectores geralmente desaparafusam para funcionar como um grampo com um fio desencapado também.
Fios desencapados são um pouco mais complicados de usar, mas essa conexão simples é quase garantida para funcionar, independentemente do tipo de conectores que seu receptor A/V e alto-falante possam ter.
Os subwoofers são um caso único, pois frequentemente possuem amplificadores integrados. Eles geralmente não usam fio de alto-falante padrão, usando o cabo de áudio RCA padrão que mencionamos acima.
