Comprou um novo PC ou laptop e está se perguntando para que servem todas as portas e conexões? Aqui estão alguns dos tipos de conexão modernos mais comuns, além de alguns dos conectores mais antigos e obsoletos que você pode encontrar em hardware mais antigo.
Índice
Conectores de dados
Embora esses conectores sejam projetados principalmente com a transferência de dados em mente, eles também podem transportar áudio, energia ou sinal de rede.
USB (Tipo C)
O novo conector onipresente, USB-C , é um conector de dados digitais de 24 pinos totalmente reversível. Ele pode ser usado como uma porta de dados USB (incluindo USB 3.1 e superior), como uma conexão de vídeo (usando o modo alternativo DisplayPort ou modo alternativo HDMI), como parte da especificação Thunderbolt 3 ou 4 ou como meio de carregar periféricos usando Fornecimento de energia USB .
Nem todos os cabos USB-C são construídos da mesma forma, portanto, escolha um bom . À medida que avançamos em direção a um futuro onde o USB-C domina, você pode atualizar seus cabos mais antigos com adaptadores baratos .
Raio
As portas Thunderbolt 3 e 4 modernas compartilham o conector USB-C, mas não são necessariamente iguais . Muitos computadores apresentam um pequeno símbolo de raio próximo às portas Thunderbolt, e alguns laptops (como o MacBook Pro de 14 e 16 polegadas ) designam todas as portas USB-C como conectores Thunderbolt. Thunderbolt é uma tecnologia ativa, o que significa que possui circuitos elétricos em seus conectores que são capazes de altas velocidades de transferência (até 80 Gb/s no Thunderbolt 4).
Os conectores Thunderbolt 1 e 2 mais antigos eram diferentes, apresentando um conector não reversível. Você pode comprar adaptadores para esses dispositivos para uso com portas Thunderbolt modernas, embora a velocidade permaneça limitada às especificações mais antigas. Thunderbolt tem alguns truques interessantes que faltam nas especificações USB, como a capacidade de conexões em cadeia .

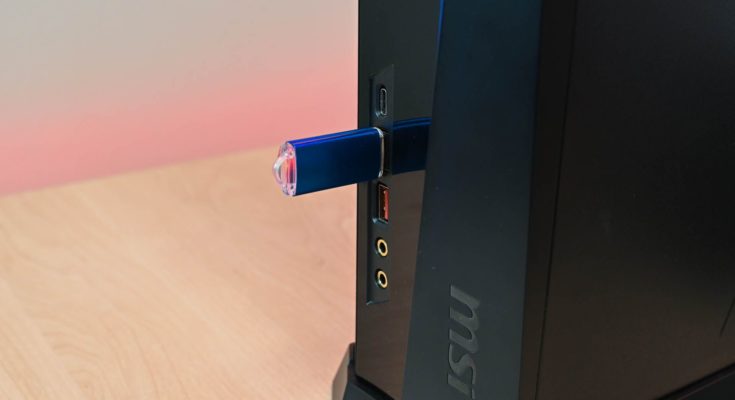

USB (Tipo A)
Obsoleto, mas ainda presente em muitos dispositivos novos, o USB-A é o que muitos de nós simplesmente chamamos de “USB” durante a maior parte de nossas vidas. É um conector não reversível que foi introduzido pela primeira vez em 1996 para substituir conectores mais lentos e pesados, como portas seriais e paralelas. Ao longo da vida útil do USB, as taxas de transferência passaram de 1,5 Mb/s para 80 Gb/s no USB 4 versão 2.0 .
Os conectores USB-A foram descontinuados após o USB 3.1 em 2013, o que significa que a velocidade máxima que eles são capazes é de 10 Gb/s. Muitos dispositivos modernos ainda incluem uma porta USB-A para compatibilidade, mas é melhor comprar e usar USB-C sempre que possível.
Ethernet (IEEE 802.3)
Uma porta Ethernet conecta seu computador a uma conexão de rede com fio. Padronizada em 1983, a Ethernet começou com velocidades insignificantes de pouco menos de 3 Mb/s, com os padrões mais recentes capazes de 400 Gb/s (com velocidades de 1,6 Tb/s esperadas até 2025). Para aproveitar velocidades mais altas, você precisará da interface de rede (no seu computador), roteador e cabeamento para serem compatíveis com a velocidade desejada.
Conectores de energia
A seguir está uma seleção de conectores de alimentação comuns que você pode encontrar em computadores desktop e notebook. Esteja ciente de que o USB-C (listado acima) se tornou um conector de alimentação comum para muitos laptops e periféricos.
IEC 60320 C13/C14 “Plugue de Chaleira”
Encontrado na parte traseira da maioria dos computadores desktop e de muitos consoles de jogos, esse conector é informalmente conhecido como “plugue de chaleira” para uso em outros produtos eletrônicos de consumo. Eles também são comumente usados para amplificadores , equipamentos de áudio e vídeo, monitores e outros periféricos.
IEC 60320 C5/C6 “Folha de trevo”
Assim como o plugue da chaleira, o “trevo” é outro adaptador de energia comum, mas mais comumente encontrado em adaptadores de energia externos para laptops. O conector macho C6 se conecta a um soquete C5 na própria fonte de alimentação, com um plugue na outra extremidade para conectar à rede elétrica. Existe então um cabo adaptador mais fino que se conecta ao laptop.
Conector de barril DC
Disponível em uma ampla variedade de tamanhos, um conector ou conector cilíndrico DC (corrente contínua) é usado para conectar um adaptador de alimentação externo ao laptop em questão. Eles são menos comuns do que eram desde a chegada do USB Power Delivery, mas muitos laptops ainda os utilizam.
MagSafe
Um conector de alimentação específico da Apple, MagSafe retornou com a revisão 2021 do MacBook Pro de 14 e 16 polegadas, com o redesenho do MacBook Air 2022 também incluindo suporte para o formato. O conector usa um ímã para mantê-lo firmemente no lugar, com a conexão magnética quebrando facilmente se o cabo ficar preso (evitando que seu laptop seja arrastado para fora da mesa).
MagSafe também apareceu em computadores Apple mais antigos, mas desapareceu por cerca de cinco anos a partir de 2016. Os modelos de MacBook com MagSafe foram introduzidos em 2021 e posteriormente usam MagSafe 3, que tem um formato diferente do MagSafe 2 lançado em 2012 (que por si só é incompatível com o MagSafe original que estreou em 2006).
Conectores de vídeo
Quer transportar vídeo do seu computador para um monitor, televisão ou projetor? Você provavelmente usará um dos seguintes.
Porta de exibição
Comumente encontrado em monitores de computador (mas não em televisões), placas gráficas e laptops, o conector DisplayPort (DP) é uma conexão de vídeo digital não reversível de 20 pinos. O padrão foi lançado pela primeira vez em 2006 como um meio de substituir DVI, VGA e outros conectores desatualizados. Assim como o USB, o padrão evoluiu ao longo dos anos para suportar conexões de maior largura de banda que permitem resoluções maiores e taxas de atualização mais rápidas.
DP 1.4 (introduzido em 2016) é sem dúvida a iteração mais comum, suportando até 32,4 Gb/s mais DSC (Display Stream Compression) opcional. DP 2.0 lançado no final de 2022, com largura de banda de até 80 Gb/s. Além de vídeo, o padrão também pode transportar dados de áudio e USB.
HDMI (Tipo A)
Abreviação de High-Definition Multimedia Interface, HDMI é o conector de vídeo digital mais onipresente do mundo. Utilizando um conector de 19 pinos, o HDMI foi introduzido pela primeira vez em 2002 e passou por várias iterações, introduzindo maiores capacidades de largura de banda para maiores resoluções, taxas de quadros e recursos adicionais como vídeo 3D e HDR.
O padrão HDMI 2.1 atinge 48 Gb/seg , capaz de vídeo de até 10K a 100 Hz com DSC (Display Stream Compression). O padrão é necessário para aproveitar as vantagens do vídeo 4K HDR a 120 Hz em consoles como PlayStation 5, Xbox Series X e placas gráficas como as séries NVIDIA 30 e 40. Também inclui suporte integrado para taxa de atualização variável (VRR) usando HDMI AdaptiveSync .
O HDMI transfere dados de vídeo, áudio, Ethernet e CEC (Consumer Electronics Control) para controlar outros dispositivos conectados. Tecnologias como ARC (Audio Return Channel) são construídas no padrão HDMI.
Mini HDMI (Tipo C)
Ainda encontrado em alguns laptops, o Mini HDMI é uma versão menor do HDMI padrão. Ele tem o mesmo conector de 19 pinos, mas é bem menor para economizar espaço. Para usar a porta Mini HDMI com uma TV ou monitor que possua uma porta HDMI de tamanho normal, você precisa de um cabo com um de cada conector em cada extremidade (ou um adaptador).
Não confunda Mini HDMI com Micro HDMI , que era mais comum em smartphones e câmeras de ação.
VGA
Desatualizado, mas ainda encontrado em alguns dispositivos recentes dos últimos cinco anos (principalmente TVs), VGA significa Video Graphics Array e é um conector de vídeo analógico de 15 pinos que era especialmente comum em monitores CRT antigos e robustos, projetores e antigos LCDs de tela plana. Embora antigo, o VGA conseguiu permanecer por muito tempo como uma “porta para PC” em muitas TVs inteligentes.
Conectores de áudio
O áudio agora costuma ser fornecido com conexões de vídeo como HDMI e DisplayPort, mas conexões de áudio dedicadas ainda estão presentes na maioria dos computadores para entrada e saída.
Minijaques de 3,5 mm
Comumente usados para áudio estéreo de dois canais e entrada de microfone, os conectores de 3,5 mm são comuns em todos os tipos de computadores. Você os encontrará na parte traseira de um desktop, geralmente com portas de saída e entrada separadas, na parte frontal de gabinetes de PC e em laptops com portas de uso misto. Normalmente falando, as portas verdes são usadas para saída estéreo, enquanto as portas vermelhas significam uma entrada de microfone.
Essas saídas usam conversores digital-analógico (DACs) integrados que facilitam a conexão do computador a alto-falantes externos ou a um amplificador antigo .
Óptico (S/PDIF e TOSLINK)
Os cabos ópticos transportam um sinal de áudio digital usando um cabo de fibra óptica especial. TOSLINK é a abreviação de “Toshiba Link” e leva o nome da empresa que criou o padrão. S/PDIF significa “Sony/Philips Digital Interface” e refere-se ao componente de software do padrão.
Embora forneçam um som “mais limpo” do que as conexões analógicas e não estejam sujeitos a interferências de frequências de rádio ou loops de terra, os ópticos têm algumas desvantagens. Os cabos ópticos de plástico são geralmente limitados a 5 ou 10 metros de comprimento devido ao potencial de degradação do sinal, e os cabos podem ser danificados por serem dobrados ou comprimidos.
Portas desatualizadas ou incomuns
As portas a seguir podem ser encontradas em hardware mais antigo, mas raramente são incluídas em dispositivos modernos.
Fechadura Kensington
Não é realmente uma porta, um slot Kensington Lock permite que você conecte uma fechadura com chave ou combinação ao seu laptop para evitar que ele seja roubado. Eles foram projetados para prender seu laptop a uma mesa ou qualquer objeto sólido próximo, ideal se você precisar se afastar de seu laptop e não tiver certeza de deixá-lo para trás.
Embora muitos laptops ainda incluam slots Kensington Lock, eles são indiscutivelmente menos comuns do que antes.
PS/2
Usado para conectar teclados e mouses, o conector PS/2 é um conector mini-DIN de 6 pinos que acabou sendo substituído pelo USB Tipo-A. Placas-mãe de computadores e laptops costumam ter dois conectores PS/2, um roxo para teclados e outro verde para mouses. O conector também foi encontrado em computadores domésticos e consoles mais antigos, incluindo o Sega Genesis e o IBM Personal System/2, que deu origem ao seu nome.
IEEE 1394 (FireWire)
Desenvolvido pela Apple, Sony e Panasonic, o IEEE 1394 era mais comumente conhecido como FireWire (mas também era conhecido como i.LINK em dispositivos Sony e Lynx em dispositivos Texas Instruments). O padrão foi usado para transferência de dados e fornecimento de energia em alta velocidade, então não é surpresa que seu principal concorrente seja o USB.
O IEEE 1394 tinha taxas de transferência muito mais rápidas do que o USB na época, com até 400 Mb/s possíveis na especificação original de 1995. O FireWire 800 surgiu em 2002, dobrando a taxa máxima de transferência teórica. FireWire foi usado em câmeras (especialmente câmeras DV), gravadores de áudio, dispositivos de rede e até mesmo nos primeiros modelos de iPod fornecidos com um cabo FireWire em vez de USB.
DVI
Abreviação de Digital Video Interface, DVI foi projetado como um substituto do VGA para transportar um sinal de vídeo de um computador para um monitor (geralmente um monitor de computador). O DVI cobria a transmissão de sinais analógicos e digitais, dependendo do tipo de conector usado. Isso incluía DVI-I para digital e analógico (compatibilidade com versões anteriores com VGA) ou DVI-D (somente digital) e DVI-A (somente analógico).
Além disso, o DVI pode ser um link duplo ou único. O link duplo dobraria a largura de banda disponível de 4,95 Gb/s para 9,9 Gb/s. O padrão foi substituído por DisplayPort e (em menor grau) HDMI em meados dos anos 2000.
Paralelo
Comumente encontradas em computadores a partir da década de 1970, as portas paralelas eram conectores relativamente grandes de 25 pinos com fixadores aparafusados projetados para conectar periféricos como impressoras, dispositivos de rede, discos rígidos, unidades de fita, dispositivos de captura de vídeo e muito mais. A porta paralela não foi totalmente padronizada até 1994 (como IEEE 1284), com largura de banda máxima de 2,5 MB/s (20 Mb/s) com o uso da Porta de Capacidade Estendida.
A porta recebeu esse nome devido ao método de transferência de dados, onde bits de dados podiam ser transferidos simultaneamente em paralelo. O Parallel acabou sendo substituído pelo USB (particularmente USB 2.0) e interfaces de rede integradas.
Placa PC (PCMCIA)
Projetado como uma porta de expansão para laptops e padronizado pela Personal Computer Memory Card International Association em 1990, o PC Card era efetivamente uma versão menor da porta paralela, mas para computadores portáteis. Ele foi projetado para adicionar funcionalidades aos laptops da época, como fax, dial-up, Ethernet, armazenamento e, eventualmente, até mesmo rede sem fio.
Os cartões foram usados até mesmo em algumas câmeras SLR digitais e sistemas de navegação automotiva.
Serial
Uma porta serial é um método agora (em sua maioria) extinto de comunicação com outros computadores, periféricos de rede como modems, impressoras, mouses, unidades externas, terminais de ponto de venda e eletrônicos personalizados. Definidas no padrão RS-232 de 1969, as portas seriais vieram em variantes de 25 e 9 pinos.
Assim como o paralelo, o serial recebe o nome do método de transferência de dados em que os dados são enviados e recebidos sequencialmente, em vez de simultaneamente.
Entendendo mais sobre cabos
Todas essas portas foram projetadas com os cabos em mente, mas os cabos são mais do que aparenta. Por exemplo, você sabe como escolher o cabo Ethernet certo ? Ou que nem todos os cabos USB-C são compatíveis com Thunderbolt ? Ou como evitar ser enganado ao comprar um cabo HDMI ?
Confira resumos dos melhores cabos USB-C , dos melhores cabos Ethernet e dos melhores cabos HDMI .
