Um testador de PSU é uma das maneiras mais simples de testar a PSU do seu computador , pois oferece uma experiência completa com feedback acionável imediato.
Índice
Por que usar um testador de PSU?
Os testadores de PSU são tão baratos e fáceis de usar que realmente não podemos recomendá-los o suficiente. Se você tem um multímetro, se sente confortável em usá-lo e não se importa em testar vários pinos e fazer anotações, certamente pode testar sua fonte de alimentação à moda antiga .
Mas, além da facilidade plug-and-play de usar um testador de PSU , ele tem um benefício significativo em relação à realização manual do teste.
Um testador de PSU foi desenvolvido especificamente para a tarefa e fornecerá feedback imediato sobre se as conexões correspondem ou não à tensão e configuração esperadas, além de alertá-lo em voz alta caso isso não aconteça.

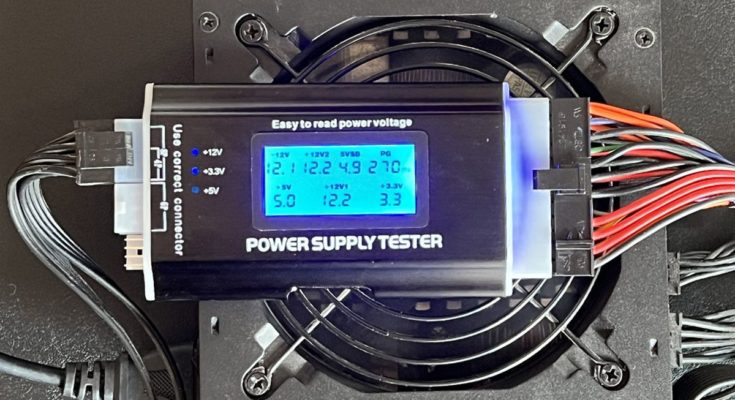

Testador de unidade de fonte de alimentação Fuhengli ATX
Esta unidade multifuncional simples testa conectores de alimentação ATX de 20 e 24 pinos, bem como conectores de alimentação PCI-e, MOLEX e SATA.
Além disso, ele permite testes fáceis de terminal SATA (não há como testar facilmente a pequena pinagem em um conector SATA com um multímetro) e fornecerá uma leitura do valor PG — o tempo de “potência boa” para – período de atraso de início — que um multímetro não pode.
Finalmente, uma palavra sobre os testadores de PSU: todos parecem iguais porque são praticamente iguais. Existem dezenas de marcas que se parecem exatamente com o modelo que recomendamos acima porque os testadores básicos de PSU são um produto de “caixa branca”.
Algumas fábricas produzem um bilhão deles, e diferentes empresas pagam para ter seu caso e/ou logotipo específico estampado na placa de circuito. Mas por dentro, eles são idênticos. Se você estiver lendo este artigo e o testador de PSU específico ao qual vinculamos acima (e estamos usando para este tutorial) estiver esgotado, você pode simplesmente comprar outro que se pareça com ele, como este ou este .
Como usar um testador de PSU
Usar um testador de PSU é simples, mas você deve sempre seguir as práticas recomendadas. Veja como testar sua PSU com segurança com um testador.
Em nenhum momento abriremos a própria PSU. Fazer isso sem as devidas precauções, conhecimentos e ferramentas pode causar um choque letal.
Antes de testar sua fonte de alimentação, desconecte os cabos
Desligue sua fonte de alimentação. Se tiver um interruptor, você pode usar o interruptor na parte traseira. Caso contrário, desconecte-o. Antes de usar o testador de PSU, recomendamos desconectar não apenas o cabo específico que deseja testar, mas todos os cabos que ligam sua PSU aos componentes internos.
Isso não apenas protegerá os vários componentes se algo der errado, mas também é aconselhável testar todos os cabos de uma vez para garantir que a fonte de alimentação esteja funcionando corretamente em toda a placa.
Anexe o testador de PSU e ligue a PSU
O testador de PSU obtém energia da própria PSU. Para utilizá-lo, basta desligar a fonte de alimentação (com o interruptor na parte traseira ou desconectando-a da parede).
Em seguida, conecte o cabo de alimentação mãe ao testador, bem como o cabo do conector de alimentação da CPU – se você não conectar o cabo da CPU, receberá uma mensagem de erro. Ligue a fonte de alimentação.
Lendo os resultados do testador de PSU
O testador mostrará várias categorias de energia que espera da placa-mãe e dos cabos da CPU, como -12V, +12V, +3,3V, etc.
Não há problema se esses valores não corresponderem exatamente. Se o valor de -12V for 11,8, isso está dentro da faixa esperada de ±5% aceitável para essa conexão. E se estivesse fora do intervalo, o testador iria avisá-lo – não é necessário matemática ou conhecimento do intervalo aceitável.
Também mostrará o valor PG. Este valor representa quanto tempo sua fonte de alimentação levou para passar do primeiro sinal de atividade de energia até a tensão total em todas as conexões.
Um valor aceitável é de 100 a 500 milissegundos. Um valor mais alto pode indicar falha nos componentes da PSU, e um valor PG excessivo pode fazer com que o computador fique preso em um loop de inicialização porque os componentes de hardware não ligam na janela esperada.
Você pode testar ainda mais outras conexões, incluindo PCI-E, MOLEX, SATA e conector de disquete de 4 pinos, para garantir que cada conexão forneça a saída esperada.
A maioria dos testadores, incluindo este aqui, possui um indicador luminoso LED simples para as tensões ao testar os cabos secundários. Por isso, você precisa testar os cabos um de cada vez (por exemplo, não conecte um cabo SATA e um conector de unidade MOLEX simultaneamente).
Não prejudicará o testador ou a fonte de alimentação, mas você não obterá uma leitura precisa de suas respectivas tensões porque há apenas um conjunto de indicadores LED.
Se os testes da sua PSU indicarem que as tensões esperadas estão fora das especificações (por exemplo, você obtém 8 volts para uma das conexões quando 12 são esperados) ou o seu valor de PG está acima de 500 milissegundos, é hora de substituir sua PSU.
