Se você tiver um multímetro digital em mãos, é bastante simples testar sua fonte de alimentação e descartar gremlins de energia como a fonte dos problemas do seu computador.
Índice
Por que usar um multímetro digital?
Os testadores de PSU autônomos são ótimos e sempre temos um disponível para obter resultados rápidos. Eles podem até fornecer valores úteis, como o valor Power Good (PG), que mostra a rapidez com que sua fonte de alimentação atinge a potência máxima – isso é algo que um multímetro não pode fazer.
Multímetro digital com faixa automática INNOVA 3320
Um bom multímetro é útil para muitos projetos domésticos.
Mas muitas pessoas já têm multímetros digitais em mãos e não têm um testador de PSU disponível. Portanto, embora seja bom ter um testador de PSU para esses pequenos recursos extras, como o valor PG, você pode obter quase todos os mesmos dados com uma abordagem mais prática usando um multímetro.
Como testar sua fonte de alimentação com um multímetro digital
Embora usar um multímetro seja um pouco mais prático do que apenas conectar um testador de PSU, é perfeitamente seguro se você seguir algumas orientações básicas.
Em nenhum momento abriremos a própria PSU. Fazer isso sem as devidas precauções, conhecimentos e ferramentas pode causar um choque letal.
Antes de prosseguir, queremos enfatizar alguns pontos. Primeiro, testar a saída da sua PSU usando os métodos descritos abaixo é muito seguro. Abrir a fonte de alimentação real para acessar as “entranhas” da unidade não é e irá expô-lo à eletricidade de nível de linha vinda da parede e aos capacitores da fonte de alimentação. Tocar na coisa errada dentro do corpo da PSU pode fazer seu coração parar.
Se a sua fonte de alimentação estiver com defeito, a coisa mais segura a fazer é simplesmente substituí-la. Tentar substituir grandes capacitores, transformadores ou outros componentes internos da fonte de alimentação é um reparo eletrônico avançado e dificilmente vale a pena, dado o quão relativamente baratas as fontes de alimentação são.
Familiarize-se com as pinagens ATX
Antes de prosseguirmos, vamos dar uma olhada no conector de 20/24 pinos para nos familiarizarmos com o layout e as tensões esperadas.
Usamos um prático planejador de pinagem criado pelo usuário do Reddit /u/JohnOldman0 para fazer o diagrama abaixo e recomendamos a ferramenta para qualquer pessoa que esteja planejando um projeto de cabo personalizado.
Se você estiver segurando o conector com o clipe para cima, o esquema de numeração começa no canto inferior esquerdo, lê 1-12 na linha inferior e depois 13-24 na linha superior, para um conector de 24 pinos. Para os fins deste artigo, quando usamos o termo “topo”, queremos dizer “clip up”.
Para um conector de 20 pinos, é 1-10 e 11-20, respectivamente, embora seja importante notar que a localização das tensões reais não muda, mesmo que o número do pino mude. O conector ATX padrão de 24 pinos simplesmente adiciona 4 pinos adicionais ao conector de 20 pinos, preservando o layout original.
Desligue a fonte de alimentação
Se a sua PSU tiver um interruptor, desligue-o. Se ele ligar automaticamente quando conectado a uma tomada, desconecte-o.
De qualquer forma, você precisa desligar a PSU – e não apenas desligar o computador – antes de prosseguir para as próximas etapas.
Desconecte os cabos componentes
Você não precisa remover a fonte de alimentação do PC se estiver tentando solucionar problemas da fonte de alimentação instalada, mas deve desconectar todos os cabos de alimentação (não apenas aquele que você está testando) para garantir a segurança.
Embora seja improvável que algo dê errado a ponto de danificar componentes adjacentes enquanto você testa um cabo específico, não há razão para arriscar quando leva apenas alguns segundos para remover os cabos de alimentação de sua GPU, unidades e outros.
Faça jumper no pino de ligação
Os primeiros pinos aos quais você deve prestar atenção são a fonte de alimentação no pino e os aterramentos adjacentes. Você precisa conectar a fonte de alimentação no pino (que é o pino número 16 na leitura de 24 pinos, o quarto da esquerda na parte superior) ao pino de aterramento em ambos os lados, conforme visto no diagrama de pinagem ATX acima.
Você pode pular o pino 16 para o pino 15 ou 17 (ambos pinos de aterramento). Na foto acima você pode ver que saltamos o 15 e o 16 usando um pequeno clipe de papel dobrado em forma de U. A falta de isolamento aqui não é grande coisa, já que o jumper carrega apenas 24 volts e você não tocará nele durante o teste.
Você também pode usar pedaços de fio 18AWG ou 16AWG. Há também ferramentas simples de ponte de jumper PSU ATX de 24 pinos .
A ferramenta de ponte tem pequenos números estampados para cada um dos locais de pinagem, o que é útil se você deseja um indicador claro de qual pino é qual, sem contar. (Embora esteja avisado que alguns multímetros têm pontas de prova um pouco curtas demais para passar pela ponte, o que torna difícil tocar nos pinos e verificar a tensão.)
Ligue a fonte de alimentação
Depois de conectar o pino de alimentação a um pino de aterramento, ligue a PSU novamente. Você deve ouvir e ver o ventilador girando na PSU. Algumas fontes de alimentação possuem ventilador que gira apenas brevemente durante o processo de inicialização e, em seguida, fica inativo até que a temperatura da fonte de alimentação aumente – portanto, não se assuste se o ventilador girar e parar alguns segundos depois.
Testando os pinos com seu multímetro digital
Testar sua fonte de alimentação com um multímetro digital não é muito diferente de usar um testador de fonte de alimentação. A principal diferença é que, em vez de um pequeno microchip fazer os cálculos e dar o polegar para cima ou para baixo, você obtém a experiência prática de ser o microchip e interpretando você mesmo os dados.
Neste ponto, você precisa ligar o multímetro e definir a leitura para DCV. Se o seu multímetro estiver com “faixa automática”, não há necessidade de fazer nada; se você precisar definir uma faixa, defina-a para 10V.

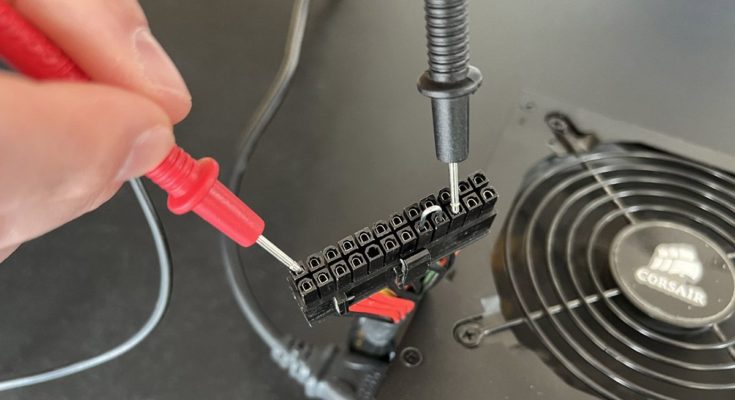

Coloque a ponta de prova preta do multímetro em qualquer um dos pinos aterrados. Para um conector ATX padrão de 24 pinos, são os pinos 3, 5, 7, 15, 17, 18, 19 ou 24. Usaremos o pino 15 porque sua localização diretamente adjacente ao jumper de alimentação significa que é fácil de identificar.
Com a ponta de prova preta em um pino aterrado, toque-a em qualquer outro pino e confirme se a leitura está conforme o esperado.
Por exemplo, se você aterrar no pino 15 e tocar no pino 12, a leitura deverá ser de 3,3V (ou dentro de ±5% de 3,3V). Você pode ver na foto acima que nossa conexão de 15 a 12 pinos está correta com uma leitura de 3,3V.
Repita esse processo para todos os pinos, confirmando se a leitura da tensão está dentro da faixa aceitável. Se os valores não estiverem dentro do intervalo, é hora de substituir a PSU. Aqui está a pinagem da conexão de alimentação ATX novamente, para referência.
E aqui estão as pinagens para o ATX/PCIe de 8 pinos (4+4), o ATX/PCIe de 8 pinos (6+2) e o conector da unidade Molex, se você quiser testar esses pinos também.
Como acontece com o conector de alimentação maior de 24 pinos, simplesmente aterre a ponta de prova preta do multímetro em um aterramento conhecido (qualquer um dos pinos pretos acima) e, em seguida, toque a ponta de prova vermelha nos outros pinos para verificar sua tensão. Você deve verificá-los para a mesma faixa de ±5%.
No interesse de proteger o seu hardware, não vamos nem sugerir parâmetros de espaço de manobra aqui. Se uma ou mais leituras estiverem fora da faixa de ± 5%, basta substituir a PSU e evitar as dores de cabeça decorrentes de uma falha na fonte de alimentação.
